모델명
|
UTMⅢ(R) & UTMⅢ(H)
|
|
첨부파일
|
Catalog_UTMIII_영문.pdf
|

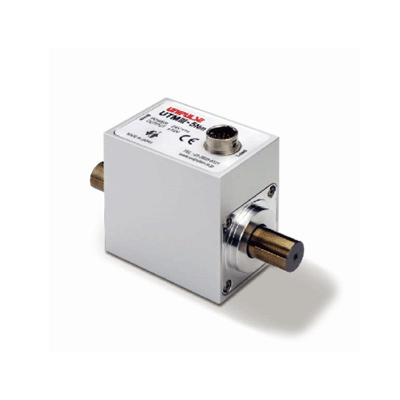

 회전토크센서 UTM시리즈의 신제품 "고속 로터리 엔코더 타입 "UTMⅢ (R) & UTMⅢ (H)
모터 시험에 최적인 로터리 엔코더 옵션 (회전 출력 펄스 3,600ppr, 최고 회전속도 5,000rpm에 대응)에, 새롭게 최고 25,000rpm까지 대응하는 고속 타입이 새롭게 등장!
고속 회전, 저속 회전 모두 토크와 각도를 정확하게 측정할 수 있습니다.
[제품 사양]UTMⅢ (R) & UTMⅢ (H)* 측정범위 : 0.05~ 500 Nm* 광학 엔코더* 모터의 토크측정 등 각도변화에 따른 토크변동 검출에 최적
Power supply : DC 24 V ±15％ Output range : ±10 V DC Load resistance must be more than 5 kΩ Responsivity : 5 kHz Digital filter 1 Hz to 1 kHz(Depending on settings) PASS 5 kHz Safe overload : 500% FS Non-linearity : 0.03% FS or less
■고속 타입(H) NEW!고속 회전, 저속 회전 모두 토크와 각도를 측정가능● 회전 출력 펄스 360ppr~1,080ppr● 최고 회전 속도 25,000rpm 지원*측정 범위: 10,000Nm(회전출력펄스 2,880ppr)로 확대예정입니다.
■ 저속 타입(R)저속 회전의 토크와 각도를 고정밀로 측정가능● 회전 출력 펄스 3,600ppr● 최고 회전 속도 5,000rpm 지원
